Redis 클러스터 (Cluster)

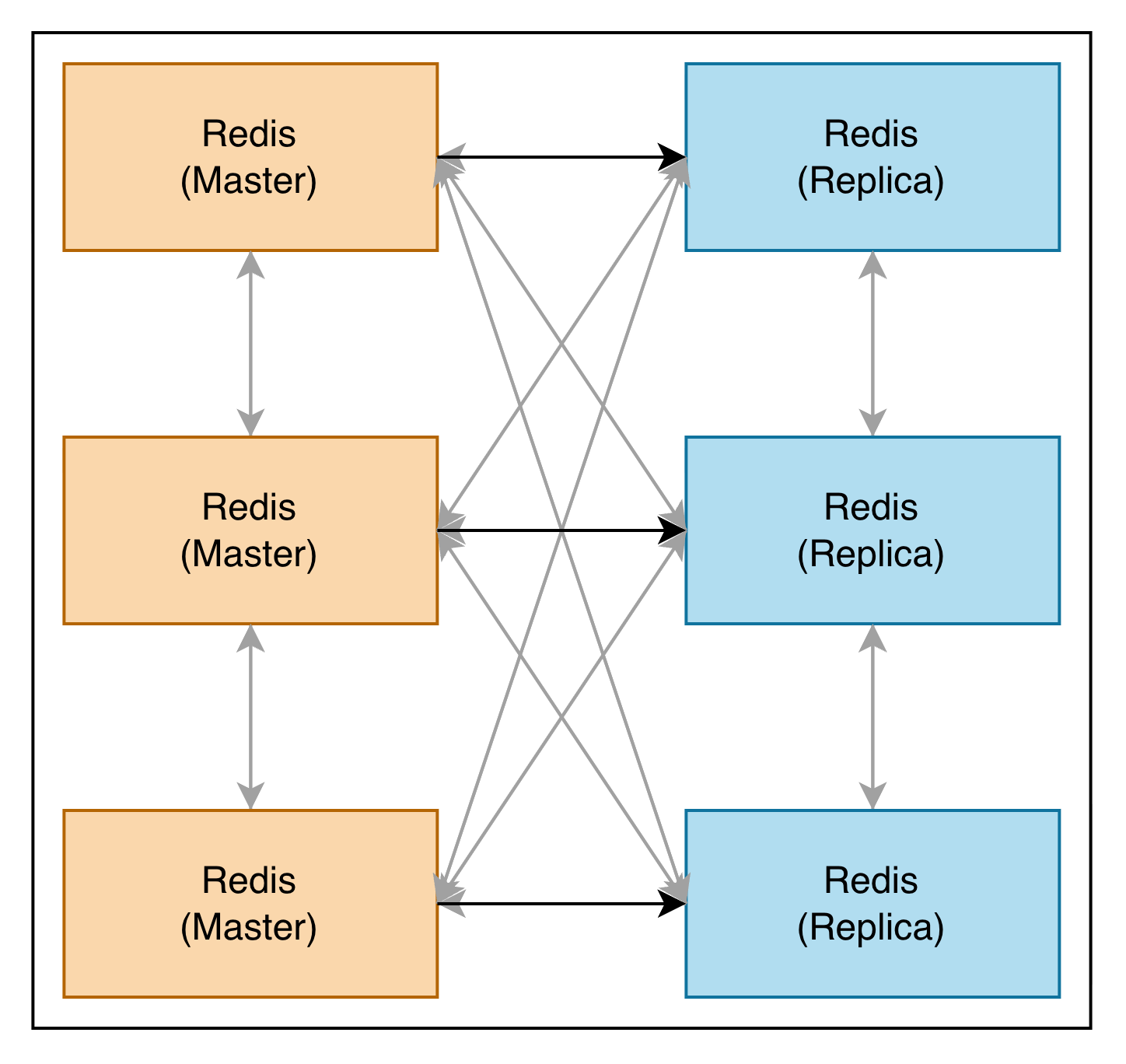

클러스터 구성

데이터를 여러 Master에 나눠서 저장하고, 별도 감시자 없이 노드끼리 장애를 판정하는 구성

• 센티널까지로 failover는 자동화됐지만, write와 메모리는 여전히 Master 한 대의 한계에 갇혀 있다. 그래서 데이터 자체를 나눈다.
• 센티널과 달리 감시 전용 프로세스가 없고, 노드 간 gossip으로 서로 감시한다. 고가용성(HA)은 클러스터에 내장되어 있어, 센티널을 따로 두지 않는다.
• 데이터는 16384개의 슬롯으로 나뉘어 Master들에 분배된다.
• Master는 3대 이상이어야 한다. FAIL 판정과 승격 승인 모두 Master 과반이 하므로, 2대면 한 대 장애 시 과반이 성립하지 않는다. (센티널을 3대 이상 두는 것과 같은 논리)

클러스터 시작 과정

각 노드의 redis.conf에 클러스터 모드를 설정하면, 각자 단독 클러스터로 기동

cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout [ms]

최초 1회, 노드들을 하나의 클러스터로 병합

redis-cli --cluster create [6개 노드 주소] --cluster-replicas 1

1. CLUSTER ADDSLOTS : 16384개 슬롯을 Master 3개에 분배
2. CLUSTER MEET : 노드들을 서로 소개 (일부에게만 보내도 gossip으로 전체에 퍼진다)
3. 합류가 클러스터 전체에 전파될 때까지 대기
4. CLUSTER REPLICATE : Replica가 자신의 Master를 지정
5. 알게 된 토폴로지는 각 노드가 nodes.conf에 기록

• gossip은 데이터 포트가 아니라, 포트+10000(예: 16379)의 클러스터 버스라는 별도 연결로 오간다.

저장과 조회 : 슬롯 분배

모든 키는 16384개의 슬롯 중 하나에 속하고, 각 슬롯은 정확히 하나의 Master가 담당

슬롯 번호 = CRC16(키) mod 16384

• 키를 노드에 직접 매핑하지 않고 슬롯을 사이에 두는 이유 : 노드가 늘거나 줄어도 키를 다시 계산할 필요 없이, 슬롯 단위로 옮기기만 하면 된다.
• 해시태그 : {user:1}:profile, {user:1}:cart처럼 키에 중괄호가 있으면 그 안의 문자열({user:1})만 해싱한다. 그래서 관련 키들을 같은 슬롯에 모을 수 있다.
  • 남용하면 특정 슬롯에 키가 몰리는 hot slot이 생긴다.
• 여러 키를 다루는 명령(MSET, 트랜잭션 등)은 모든 키가 같은 슬롯에 있어야 한다. 슬롯이 다르면 CROSSSLOT 에러가 발생한다.

저장과 조회 : 요청 라우팅 (MOVED)

슬롯 담당이 아닌 노드는 담당 노드의 주소를 알려주므로(MOVED), 클라이언트는 아무 노드에나 명령 전송 가능

1. 노드는 키의 슬롯을 계산하고, 자신이 담당하는 슬롯이면 그대로 처리한다.
2. 담당이 아니면 MOVED [슬롯] [담당 노드 주소] 에러로 응답한다.
3. 클라이언트는 MOVED를 받으면 슬롯 맵을 갱신하고, 이후 같은 슬롯의 요청은 처음부터 담당 노드로 보낸다.

• 노드는 요청을 대신 전달(proxy)하지 않고 리다이렉트만 한다. 즉 라우팅 책임은 클라이언트에 있다.
• 클러스터를 지원하는 클라이언트는 시작할 때 슬롯 맵 전체를 받아 캐싱한다. MOVED는 맵이 낡았을 때의 보정 수단이다.
• 슬롯을 담당하는 Master는 RW, 그 Replica는 기본 RO다.
  • 조회 분산 : Replica는 기본적으로 조회 요청도 MOVED로 Master에 돌려보낸다. 연결에서 READONLY를 보내야 Replica가 직접 조회를 처리한다.

리샤딩 : 슬롯 마이그레이션

노드 추가/제거 시, 서비스를 멈추지 않고 슬롯 이동 가능

redis-cli --cluster reshard [노드 주소]
redis-cli --cluster rebalance [노드 주소]

• reshard : 어느 슬롯을 몇 개, 어디로 옮길지 직접 지정한다.
• rebalance : 균등 분배가 되도록 필요한 이동을 계산해서 자동으로 수행한다. 노드 추가 시에는 보통 이쪽을 쓴다.

1. 대상 슬롯을 목적지 노드에 IMPORTING, 출발지 노드에 MIGRATING 상태로 표시한다.
2. 슬롯 안의 키들을 MIGRATE 명령으로 배치 단위로 옮긴다.
3. 다 옮기면 슬롯 소유권을 확정(CLUSTER SETSLOT … NODE)하고, 변경이 gossip으로 전파된다.

• 이동 중인 슬롯의 키 요청 처리
  • 출발지에 있는 키 → 출발지가 그대로 처리한다.
  • 출발지에 없는 키(이미 옮겨졌거나 새 키) → 출발지가 ASK [슬롯] [목적지 주소]로 응답한다.
  • ASK를 받은 클라이언트는 목적지에 ASKING을 먼저 보내고, 이어서 원래 명령을 보낸다.
    • 목적지는 아직 슬롯의 공식 소유자가 아니라서, ASKING 없이 온 요청은 MOVED로 출발지에 돌려보낸다.
    • ASKING은 이동 중인 슬롯의 요청을 이번 한 번만 받도록 하는 일회용 허가다.
  • 새로 만들어지는 키도 ASK를 타고 목적지에 생성된다. 출발지에 새 키가 쌓이지 않게 하는 장치다.
• 멀티키 명령이 마이그레이션 중인 슬롯에 걸리면, 키가 양쪽에 나뉘어 있는 동안 TRYAGAIN 에러를 받는다.
• MOVED와 ASK의 차이
  • MOVED : 슬롯 이동 완료, 클라이언트는 슬롯 맵 갱신
  • ASK : 슬롯 이동 중, 이번 요청만 목적지로 보내고 슬롯 맵 유지

장애 판정 과정

1. PING/PONG (매초 랜덤 노드) : node-timeout 동안 응답이 없으면 PFAIL 판정 (주관적 다운)
2. 평소의 PING/PONG 메시지에 실어 의견을 교환한다. 메시지는 두 영역으로 나뉜다.
   • 헤더 : 내 노드ID / 역할 / 담당 슬롯 / epoch / 내 마스터ID
   • gossip 영역 : 내가 아는 다른 노드들의 상태(PFAIL 등). Master 과반이 PFAIL로 보고하면 FAIL 확정 후 전체 브로드캐스트 (객관적 다운)
3. FAIL을 인지한 Replica가 FAILOVER_AUTH_REQUEST로 투표를 요청한다. Master 과반이 승인하면 failover를 실행한다.

• 별도 명령 없이, 평소의 PING/PONG만으로 노드 발견과 의견 수집이 함께 이루어진다.

센티널과 같은 두 단계 합의지만, 합의하는 주체가 센티널이 아니라 Master들이다.

• 판정 (Master 과반) : Master 과반이 동의해야 FAIL → 한 노드의 네트워크 문제로는 장애로 판정되지 않는다.
• 실행 (Master 과반) : Master 과반의 승인을 받은 Replica만 승격 → 네트워크가 갈라져도 소수 쪽에서는 승격이 일어나지 않는다.

센티널과 달리 quorum 설정이 없다. 판정과 실행 모두 Master 과반이 기준이다.

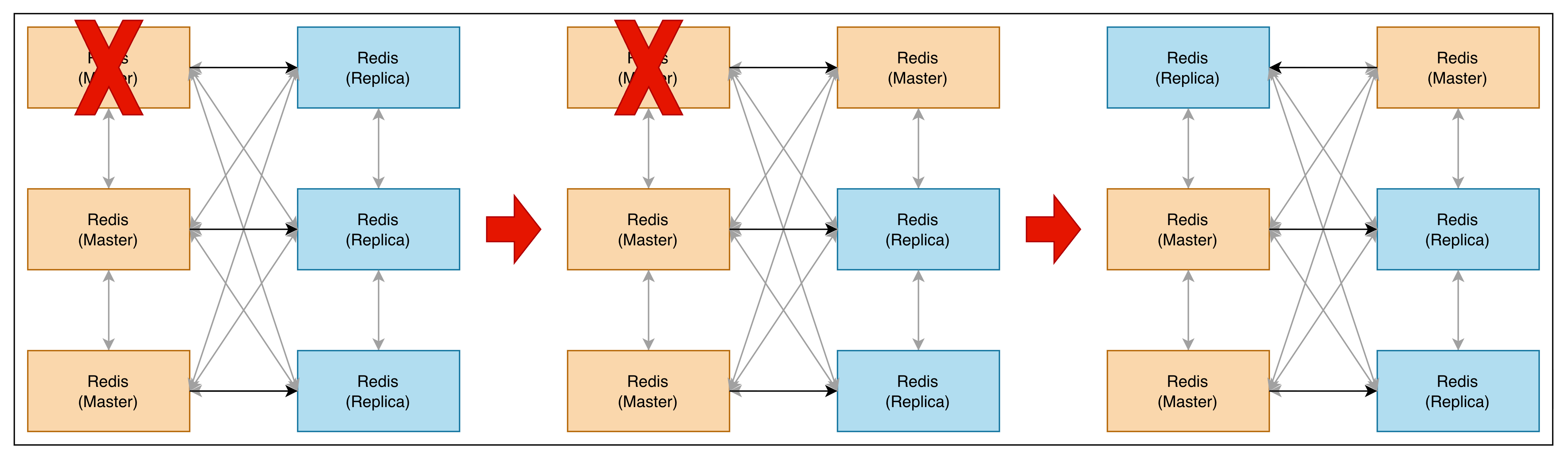

failover 과정

Master 과반의 승인을 받은 Replica가 스스로 failover 실행

1. 승격해서 옛 Master의 슬롯을 인수한다.
   • 승격을 지정해주는 리더는 없다. 대신 복제 offset이 가장 앞선 Replica가 가장 먼저 투표를 요청하도록, 요청까지의 지연이 차등 적용된다.
2. 새 Master가 슬롯 소유권을 gossip으로 전파하고, 옛 Master는 복구되면 새 Master의 Replica로 합류한다.
3. 클라이언트는 MOVED 응답을 받으면 CLUSTER SLOTS(7.0부터는 CLUSTER SHARDS 권장)로 슬롯 맵을 갱신한다.

복제는 여기서도 비동기다. 고립된 Master가 write를 멈추기 전(node-timeout 이내)에 받은 write는, 승격과 함께 버려진다.

failover 관련 설정

cluster-node-timeout [ms]
cluster-replica-validity-factor [배수]
cluster-require-full-coverage [yes | no]
cluster-allow-reads-when-down [yes | no]

• cluster-node-timeout : PING 응답이 이 시간 동안 없으면 PFAIL (default 15초)
  • Master가 이 시간 동안 다른 Master 과반과 연락이 안 되면, 스스로 write를 멈춘다.
• cluster-replica-validity-factor : Replica가 Master와 끊긴 지 (node-timeout x 이 값)을 넘으면 승격 후보에서 제외 (default 10)
  • 가용성 vs 데이터 손실의 트레이드오프이다. 0이면 무조건 승격한다.
• cluster-require-full-coverage : 슬롯 하나라도 담당 Master가 없으면, 모든 키 요청에 CLUSTERDOWN 에러를 반환 (default yes)
  • 부분 가용을 원하면 no로 설정한다.
• cluster-allow-reads-when-down : CLUSTERDOWN 상태거나 Master가 과반과 단절되었을 때, 조회를 허용할지 결정 (default no)
  • 캐시 용도면 켜는 게 유리하지만, stale read가 발생할 수 있다.

센티널 vs 클러스터

	센티널	클러스터
목적	고가용성(HA)	수평 확장(샤딩), HA는 내장
데이터 분산	없음 (Master 한 대가 전체 데이터 보유)	16384개 슬롯으로 여러 Master에 분산
감시 주체	센티널 프로세스	노드끼리 (gossip)
장애 판정	SDOWN → quorum 합의 → ODOWN	PFAIL → Master 과반 → FAIL
승격 주체	리더 센티널이 지정	Replica가 요청, Master 과반이 승인
고립된 Master	write를 계속 받음 (min-replicas-to-write 필요)	node-timeout 후 스스로 write 중단
클라이언트 디스커버리	센티널에 질의	MOVED + 슬롯 맵

HA가 목적이면 센티널, 수평 확장이 목적이면 클러스터를 사용한다.

시리즈 정리 : 각 구성이 해결한 것과 남긴 것

구성	해결한 것	남은 한계
싱글 + 영속성	프로세스가 죽어도 데이터 복구	디스크를 잃으면 데이터도 잃음
레플리카	다른 호스트에 데이터 이중화	failover가 수동
센티널	failover 자동화 (HA 완성)	Master 한 대의 메모리·저장 한계
클러스터	샤딩으로 수평 확장 (HA 내장)	멀티키 제약, 운영 복잡도

클러스터로 용량과 저장을 수평 확장했다.
하지만 멀티키 제약(CROSSSLOT), 클러스터 지원 클라이언트, 논리 DB 분리 불가, 운영 복잡도라는 대가가 따른다.
대부분의 서비스는 센티널 구성으로 충분하다. 데이터 규모와 저장 부하가 정말 Master 한 대를 넘는지 확인한 뒤에 선택할 구성이다.
